Unrunde Zahnräder

Hallo,

ich bin bei YouTube schon öfter über unrunde Zahnräder gestolpert und bin von ihnen fasziniert. Auf der Suche nach geeigneter Software bin ich dann auf http://www.gearifysoftware.com gestoßen. Mit dem Programm kann man das Design unter anderem über Gleichungen, DXF-Import oder über Bitmaps erzeugen und anschließend das zweite Zahnrad generieren lassen. Über einen DXF-Export können dann die Zahnräder in einem CAD-Programm weiter bearbeitet werden.

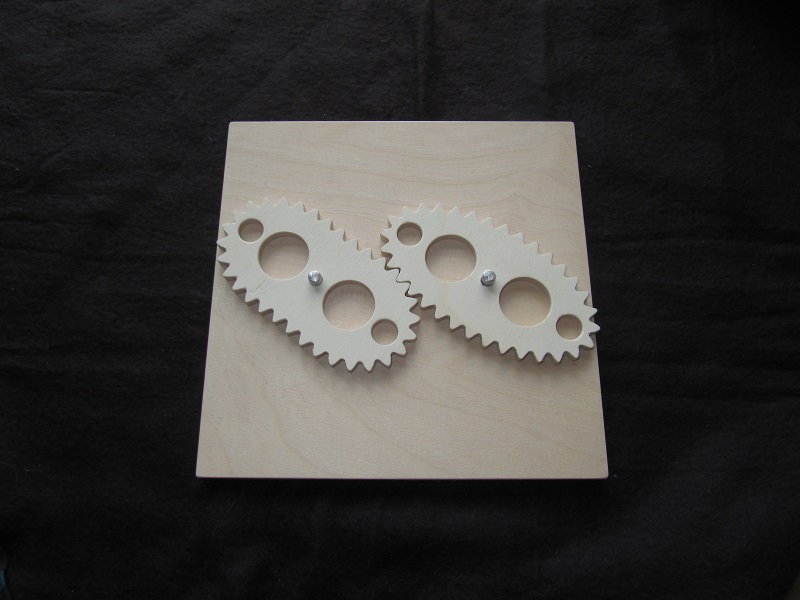

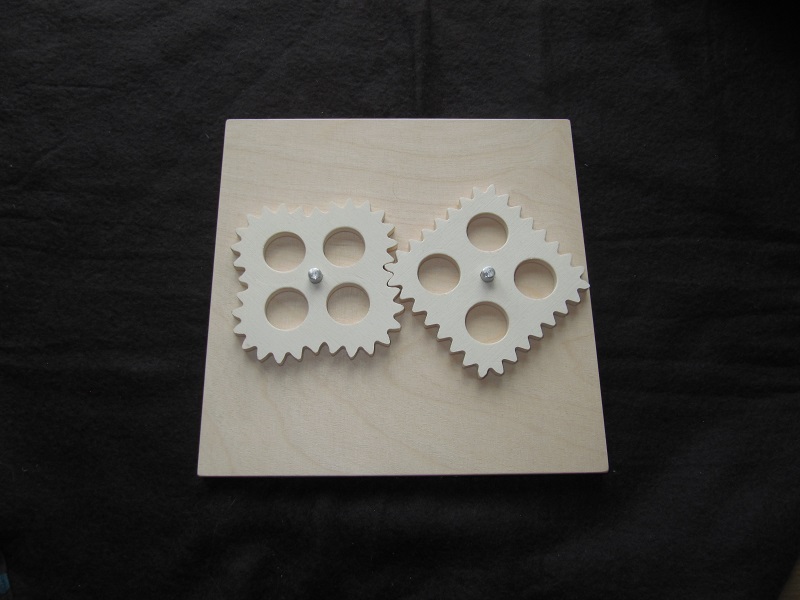

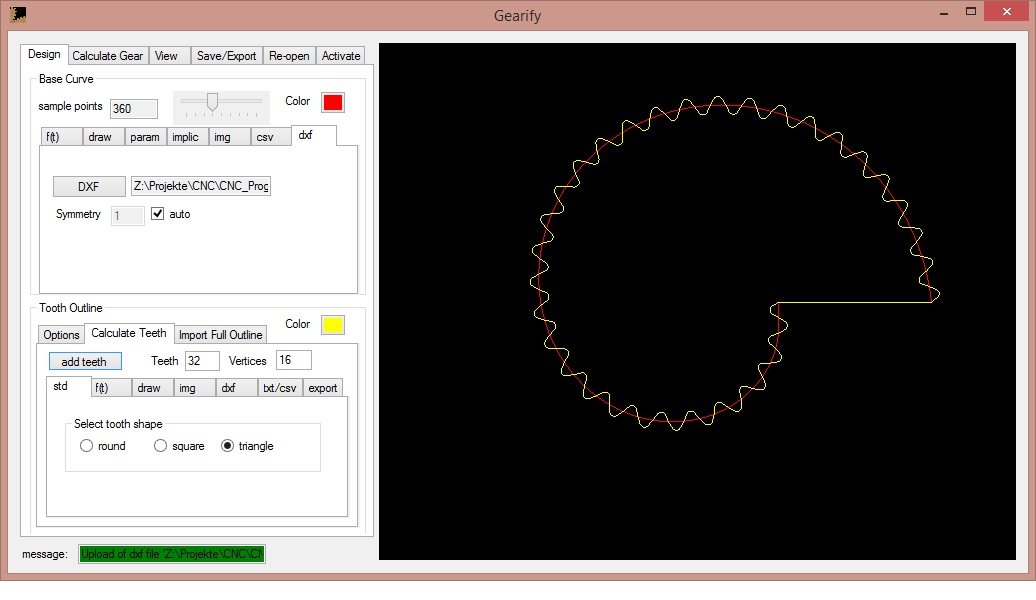

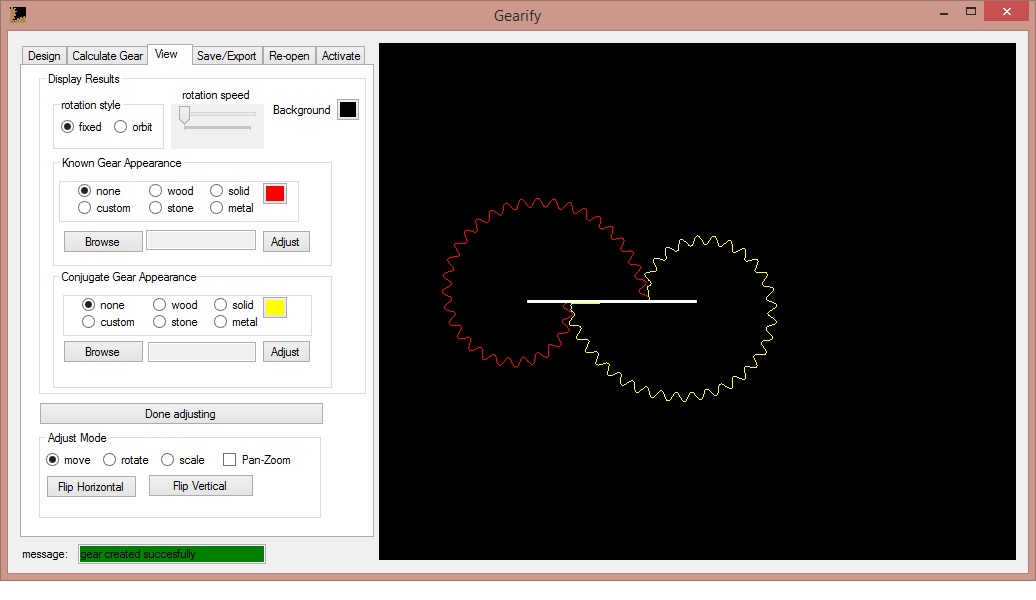

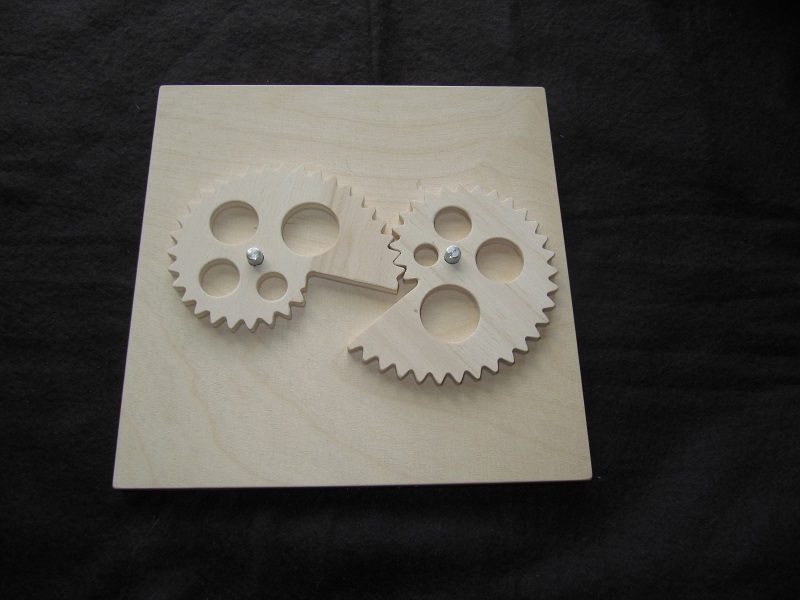

Hier ein paar Bilder meiner ersten Versuche: Und hier das Ergebnis, gefräst mit meiner CNC-Fräsmaschine: Und hier noch 2 weitere Varianten: Und wer das Ganze in Bewegung sehen will: http://youtu.be/1fTvnuOcg-8

Bei Fragen einfach melden.

Gruß Jürgen
